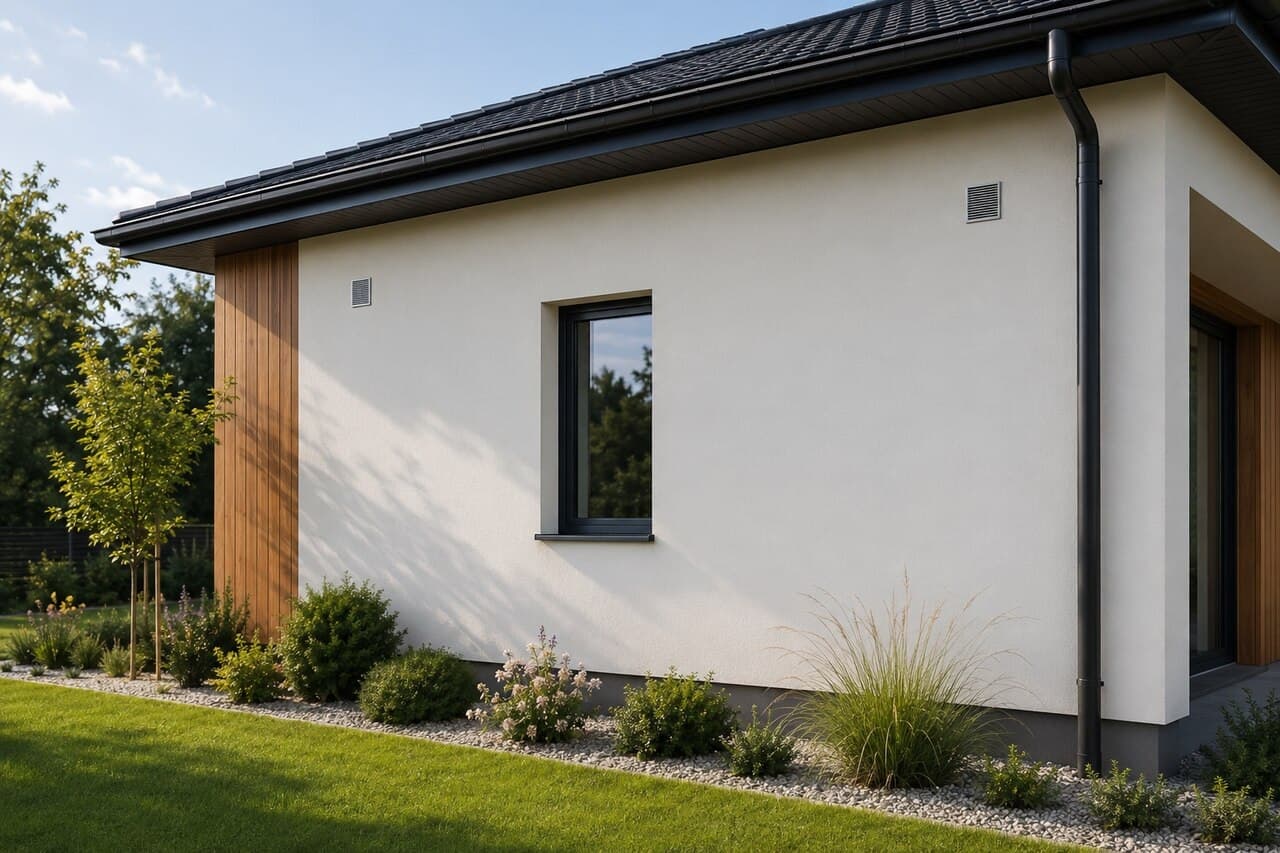

Czerpnia ścienna – gdzie ją zamontować?

Czerpnia ścienna to jeden z najważniejszych elementów instalacji rekuperacji, choć często poświęca się jej znacznie mniej uwagi niż samemu rekuperatorowi. Tymczasem to właśnie przez czerpnię do domu trafia świeże powietrze, którym oddychają domownicy każdego dnia. Jeśli zostanie zamontowana w niewłaściwym miejscu, do instalacji mogą przedostawać się spaliny, kurz, nieprzyjemne zapachy czy inne zanieczyszczenia.

Gdzie więc zamontować czerpnię ścienną, aby rekuperacja działała skutecznie i dostarczała możliwie najczystsze powietrze? W tym artykule wyjaśniamy, od czego należy ją oddalić, na jakiej wysokości zamontować oraz jakich błędów unikać podczas planowania instalacji.

Montowanie czerpni ściennej – najważniejsze informacje w skrócie

• Czerpnię ścienną najlepiej montować na wysokości około 2,5–3 m nad poziomem terenu.
• Najlepszym miejscem jest spokojna, przewiewna część elewacji, zwykle od strony północnej lub wschodniej.
• Czerpnia powinna być oddalona od komina, wyrzutni, odpowietrzeń kanalizacji, podjazdu, parkingu, grilla, śmietnika i ruchliwej ulicy.
• Jeśli czerpnia i wyrzutnia są na tej samej ścianie, warto zachować między nimi minimum około 1,5 m odstępu.
• Czerpnia musi być łatwo dostępna do czyszczenia, bo liście, śnieg i zabrudzenia mogą ograniczać przepływ powietrza.

Co to jest czerpnia ścienna i za co odpowiada?

Czerpnia ścienna to element instalacji wentylacyjnej montowany na elewacji budynku. Jej zadaniem jest pobieranie świeżego powietrza z zewnątrz i doprowadzanie go do systemu rekuperacji. Od miejsca jej montażu zależy więc nie tylko sprawność instalacji, ale przede wszystkim jakość powietrza, które trafia później do pomieszczeń.

Dobrze zamontowana czerpnia powinna pobierać powietrze z możliwie czystej strefy wokół domu – z dala od spalin, dymu, śmietnika, grilla, wyrzutni i innych źródeł zanieczyszczeń.

Jaką funkcję pełni czerpnia w rekuperacji?

W praktyce wygląda to tak:

• czerpnia pobiera świeże powietrze z zewnątrz,
• filtr w rekuperatorze zatrzymuje część zanieczyszczeń,
• wymiennik odzyskuje ciepło z powietrza usuwanego z budynku,
• nawiewniki dostarczają świeże powietrze do pomieszczeń.

Jeśli czerpnia zostanie zamontowana w złym miejscu, filtr będzie szybciej się brudził, a do instalacji mogą trafiać zapachy lub zanieczyszczenia, których dało się uniknąć już na etapie projektu.

Gdzie zamontować czerpnię ścienną?

Czerpnię ścienną najlepiej zamontować na elewacji, która pozwala pobierać możliwie czyste i chłodne powietrze z zewnątrz. W praktyce najczęściej rekomenduje się montaż na wysokości około 2,5–3 m nad poziomem terenu. Dzięki temu czerpnia jest mniej narażona na kurz, pył, liście, śnieg i zanieczyszczenia unoszące się przy gruncie.

Dobrym wyborem będzie zwykle elewacja północna lub wschodnia, ponieważ latem powietrze po tej stronie budynku nagrzewa się wolniej niż od południa i zachodu.

Jeśli czerpnia i wyrzutnia znajdują się na tej samej ścianie, warto zachować między nimi co najmniej 1,5 m odległości, a jeśli układ budynku na to pozwala – jeszcze większy dystans.

Najlepsze miejsce na elewacji

Najlepsze miejsce na czerpnię ścienną to spokojna, przewiewna część elewacji, z której można pobierać możliwie czyste powietrze. Dobrze, jeśli czerpnia znajduje się w miejscu osłoniętym przed intensywnym zabrudzeniem, ale nie zamkniętym w ciasnej wnęce. Powietrze powinno mieć swobodny dostęp do kratki.

Dobrym miejscem może być:

• elewacja od strony ogrodu,
• boczna ściana budynku, oddalona od podjazdu i ulicy,
• fragment elewacji w pobliżu pomieszczenia technicznego, jeśli pozwala to skrócić odcinek instalacji,
• ściana z łatwym dostępem do okresowej kontroli i czyszczenia czerpni,
• miejsce osłonięte przed bezpośrednim nawiewaniem liści, pyłu i śniegu.

Wskazówka

Podczas projektowania instalacji często pojawia się pokusa, aby umieścić czerpnię jak najbliżej rekuperatora i maksymalnie skrócić kanał nawiewny. Choć krótsza instalacja oznacza mniejsze opory przepływu, nie powinno odbywać się to kosztem jakości pobieranego powietrza.

W praktyce lepiej poprowadzić nieco dłuższy odcinek kanału i umieścić czerpnię w korzystniejszej lokalizacji niż montować ją blisko podjazdu, ulicy czy komina tylko po to, aby uprościć instalację. Jakość powietrza pobieranego przez czerpnię ma większy wpływ na komfort użytkowników niż różnica kilku metrów długości kanału.

W praktyce warto szukać kompromisu między jakością pobieranego powietrza a układem instalacji. Czerpnia powinna być możliwie daleko od źródeł zanieczyszczeń, ale jednocześnie nie warto prowadzić do niej niepotrzebnie długiego odcinka kanału wentylacyjnego.

Od której strony domu zamontować czerpnię?

Najlepiej wybrać tę stronę domu, która jest najmniej narażona na zanieczyszczenia. Jeśli budynek stoi przy ruchliwej drodze, lepiej nie montować czerpni od strony ulicy. Jeśli z jednej strony znajduje się podjazd, komin, garaż albo miejsce na odpady, lepiej poszukać inne cześci elewacji.

Dobrym wyborem bywa strona ogrodu, ale tylko wtedy, gdy nie ma tam grilla, paleniska, tarasu z intensywnym użytkowaniem ani innych źródeł zapachów. Jeśli na ścianie trudno znaleźć bezpieczne miejsce, projektant może rozważyć inne rozwiązanie, np. czerpnię podbitkową.

Wskazówka

Przy projektowaniu lokalizacji czerpni ściennej warto sprawdzić, z którego kierunku najczęściej wieje wiatr w okolicy. Jeśli czerpnia znajdzie się po stronie budynku narażonej na nawiewanie spalin z sąsiednich domów, dymu z kominków lub zanieczyszczeń z drogi, jakość powietrza może być gorsza mimo zachowania wszystkich wymaganych odległości.

Dlatego doświadczeni projektanci analizują nie tylko sam budynek, ale również najbliższe otoczenie. Czasami lepszym rozwiązaniem jest zamontowanie czerpni na mniej oczywistej elewacji, jeśli pozwala ona pobierać czystsze powietrze przez większość roku.

Na jakiej wysokości zamontować czerpnię ścienną?

Czerpnię ścienną warto zamontować na takiej wysokości, aby pobierała czyste powietrze, a jednocześnie była zabezpieczona przed śniegiem, wodą opadową, liśćmi i kurzem unoszącym się przy gruncie. W praktyce nie powinno się jej umieszczać tuż nad ziemią ani w miejscu, do którego trudno będzie później podejść w celu kontroli lub czyszczenia.

Najbezpieczniej planować montaż czerpni w strefie elewacji oddalonej od gruntu, ale nadal dostępnej serwisowo. Dobrą praktyką jest zachowanie co najmniej kilkudziesięciu centymetrów zapasu ponad poziomem terenu oraz uwzględnienie lokalnych warunków, np. zalegającego śniegu, opaski żwirowej, roślinności lub planowanego tarasu.

Dlaczego nie warto montować czerpni ściennej zbyt nisko?

Zbyt nisko zamontowana czerpnia ścienna szybciej zasysa zanieczyszczenia z otoczenia budynku. Przy gruncie gromadzi się więcej kurzu, pyłów, wilgoci, liści, owadów i drobnych zabrudzeń organicznych. Wszystko to może trafiać na kratkę czerpni, a później do filtrów rekuperatora.

W praktyce zbyt niski montaż może powodować:

• szybsze zabrudzenie filtrów,
• większe opory przepływu powietrza,
• częstsze czyszczenie kratki czerpni,
• ryzyko zasypania śniegiem zimą,
• zasysanie wilgoci i zapachów znad gruntu,
• gorszą jakość powietrza pobieranego do instalacji.

Warto też pamiętać o tym, co będzie znajdowało się przy elewacji po zakończeniu prac wokół domu. Jeśli dziś przy ścianie jest goły grunt, a później pojawi się opaska z kruszywa, rośliny, podwyższony taras albo kostka brukowa, rzeczywista wysokość czerpni nad terenem może się zmienić. Dlatego jej położenie trzeba planować z uwzględnieniem docelowego poziomu terenu, a nie tylko stanu budowy.

Jak zabezpieczyć czerpnię przed śniegiem, liśćmi i zabrudzeniami?

Czerpnia ścienna powinna być zamontowana tak, aby nie była narażona na bezpośrednie zasypywanie śniegiem ani zatykanie przez liście. Szczególnie ważne jest to w domach, gdzie czerpnia znajduje się przy ogrodzie, pod drzewami, przy opasce żwirowej lub w miejscu, w którym wiatr nawiewa zanieczyszczenia pod ścianę.

Przy planowaniu montażu warto zadbać o kilka rzeczy:

• wybierz czerpnię z daszkiem lub żaluzją chroniącą przed deszczem,
• zastosuj siatkę zabezpieczającą przed owadami i większymi zabrudzeniami,
• nie montuj czerpni bezpośrednio pod rynną ani w miejscu spływu wody po elewacji,
• unikaj montażu tuż przy krzewach, trawach ozdobnych i drzewach,
• zostaw dostęp do okresowego czyszczenia kratki,
• sprawdź, czy zimą w tym miejscu nie tworzą się zaspy.

Dobrą praktyką jest kontrola czerpni przynajmniej kilka razy w roku, szczególnie po jesieni i po zimie. Jesienią problemem mogą być liście i owady, a zimą śnieg oraz szron. Jeśli kratka czerpni zostanie częściowo zatkana, rekuperator będzie musiał pracować z większym oporem, co może zwiększyć hałas, zużycie energii i obciążenie wentylatorów.

Dlatego czerpnia ścienna powinna być nie tylko dobrze umiejscowiona, ale też łatwa do sprawdzenia. To mały element instalacji, ale jego zaniedbanie może szybko odbić się na pracy całego systemu rekuperacji.

Od czego czerpnia ścienna powinna być oddalona?

Czerpnia ścienna powinna znajdować się jak najdalej od miejsc, które mogą zanieczyszczać powietrze zasysane do instalacji. To ważne, bo rekuperator filtruje powietrze, ale nie powinien pracować w warunkach, w których stale zasysa spaliny, dym, intensywne zapachy lub wilgoć.

Od komina i odpowietrzeń kanalizacji

Czerpni ściennej nie należy montować w pobliżu komina ani odpowietrzeń kanalizacji. To jedne z najważniejszych źródeł zanieczyszczeń, których trzeba unikać już na etapie projektu.

Zbyt mała odległość może powodować zasysanie:

• dymu lub spalin,
• nieprzyjemnych zapachów z odpowietrzenia kanalizacji.

W praktyce oznacza to gorszą jakość powietrza w domu, szybsze zabrudzenie filtrów i ryzyko przenoszenia zapachów do pomieszczeń.

Od podjazdu, ulicy i miejsca parkingowego

Czerpnia ścienna nie powinna znajdować się od strony intensywnie użytkowanego podjazdu, garażu ani ruchliwej ulicy. Samochody emitują spaliny, pyły i zapach paliwa, które mogą być zasysane do instalacji.

Szczególnie unikaj montażu czerpni:

• nad miejscem parkingowym,
• przy bramie garażowej,
• od strony ruchliwej drogi,
• w miejscu, gdzie często pracuje silnik samochodu.

Jeśli działka znajduje się przy drodze, lepiej szukać spokojniejszej elewacji, np. od strony ogrodu.

Od tarasu, grilla i śmietnika

Czerpnia powinna być też oddalona od miejsc, w których powstają intensywne zapachy. Dotyczy to tarasu, strefy grillowej, paleniska, kompostownika i śmietnika.

W przeciwnym razie system może zasysać:

• zapach dymu z grilla,
• zapach odpadów,
• wilgoć i zanieczyszczenia organiczne,
• powietrze z miejsc intensywnie użytkowanych przez domowników.

Dlatego nawet jeśli strona ogrodu wydaje się najlepsza, trzeba sprawdzić, czy w pobliżu planowanej czerpni nie będzie grilla, koszy na odpady albo tarasu. Czerpnia ma pobierać świeże powietrze, a nie zapachy z najbliższego otoczenia domu.

Jaka powinna być odległość czerpni ściennej od wyrzutni?

Jedną z najważniejszych zasad podczas projektowania rekuperacji jest odpowiednie rozdzielenie czerpni i wyrzutni. Czerpnia odpowiada za pobieranie świeżego powietrza do budynku, natomiast wyrzutnia usuwa powietrze zużyte.

Gdy czerpnia i wyrzutnia znajdują się blisko siebie, może dojść do zjawiska nazywanego „krótkim obiegiem powietrza”. Oznacza to, że część powietrza usuwanego przez wyrzutnię zostaje ponownie zassana przez czerpnię.

W takiej sytuacji system wentylacji nie pracuje zgodnie ze swoim przeznaczeniem. Zamiast dostarczać świeże powietrze z zewnątrz, częściowo wykorzystuje powietrze, które powinno zostać całkowicie usunięte z budynku.

Ryzyko wzrasta szczególnie wtedy, gdy:

• czerpnia i wyrzutnia są zamontowane na tej samej ścianie,
• budynek znajduje się w miejscu narażonym na częste podmuchy wiatru,
• elementy umieszczono w narożniku lub wnęce ograniczającej swobodny przepływ powietrza.

Co grozi przy zasysaniu zużytego powietrza?

Ponowne zasysanie powietrza usuwanego z budynku obniża skuteczność całej wentylacji. W efekcie do domu może trafiać powietrze o gorszej jakości, zawierające więcej wilgoci, dwutlenku węgla oraz zapachów pochodzących z kuchni, łazienek czy pomieszczeń gospodarczych.

Może to prowadzić do:

• pogorszenia jakości powietrza w pomieszczeniach,
• odczuwalnych zapachów w nawiewanym powietrzu,
• zwiększonej wilgotności w budynku,
• mniejszej efektywności działania całego systemu rekuperacji.

Dlatego podczas projektowania instalacji warto zadbać nie tylko o odpowiednią odległość między czerpnią i wyrzutnią, ale również o ich właściwe usytuowanie względem siebie oraz kierunków przepływu powietrza wokół budynku. Dzięki temu rekuperator będzie pobierał rzeczywiście świeże powietrze, a nie powietrze wcześniej usunięte z domu.

Sprawdź też: Czerpnie i wyrzutnie wentylacyjne – jak wybrać?

Najważniejsze zasady montażu czerpni ściennej – checklista

• Wysokość montażu:około 2,5–3 m nad poziomem terenu
• Najlepsza strona budynku:północna lub wschodnia elewacja
• Odległość od wyrzutni:minimum około 1,5 m (im więcej, tym lepiej)
• Otoczenie czerpni:z dala od komina, odpowietrzeń kanalizacji, podjazdu, parkingu, śmietnika i grilla
• Miejsce montażu:przewiewna część elewacji z dobrym dostępem do świeżego powietrza
• Dostęp serwisowy:czerpnia powinna być łatwo dostępna do kontroli i czyszczenia
• Ochrona przed zabrudzeniami:warto zastosować model z siatką przeciw owadom oraz osłoną przed opadami
