Rozdzielacz do rekuperacji

Jak działa rozdzielacz w systemie rekuperacji?

Rozdzielacz do rekuperacji (nazywany również kolektorem powietrza) łączy centralę z wieloma przewodami elastycznymi 75 mm. Powietrze nawiewane lub wyciągane z pomieszczeń trafia do skrzynki, a następnie jest rozprowadzane do poszczególnych punktów. W nowoczesnych instalacjach stosuje się system rozdzielaczowy – zamiast klasycznych trójników każdy anemostat ma osobny przewód. Dzięki temu:

• łatwiej wyregulować instalację,
• zmniejsza się hałas,
• poprawia się równomierność przepływu,
• ogranicza się ryzyko nieszczelności.

Duże znaczenie ma szczelność połączeń – dlatego popularne są modele z gumowymi króćcami lub fabrycznymi uszczelkami. Rozdzielacz z gumowymi króćcami pozwala na szybki montaż i minimalizuje ryzyko rozszczelnień. Warto pamiętać, że osobne rozdzielacze stosuje się dla nawiewu i wywiewu. Choć konstrukcyjnie są podobne, pracują w innych warunkach (temperatura, wilgotność), co może mieć znaczenie przy wyborze wersji izolowanej.

Rodzaje rozdzielaczy w ofercie – czym się różnią?

Wybór odpowiedniego modelu zależy od projektu instalacji oraz miejsca montażu. Najczęściej spotykane rozwiązania to:

Skrzynki rozdzielcze (klasyczne)

To najpopularniejszy wariant w domach jednorodzinnych. Skrzynka rozdzielcza rekuperacja w wersji np. 8x75 lub 12x75 sprawdzi się w budynkach o powierzchni 120–200 m2. Modele takie jak skrzynka rozdzielcza 8x75 są kompaktowe i łatwe do zabudowy w stropie lub suficie podwieszanym.

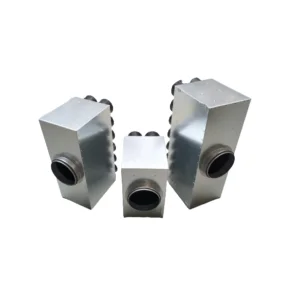

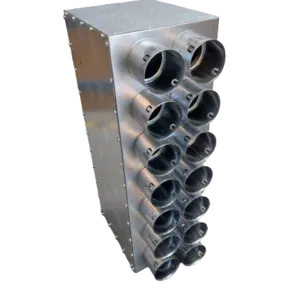

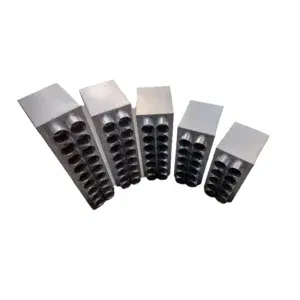

Rozdzielacze rurowe dwurzędowe

Rozdzielacz rurowy zajmuje mniej miejsca na wysokość i często stosowany jest w stropach o ograniczonej przestrzeni. Dzięki dwurzędowemu układowi króćców możliwe jest podłączenie większej liczby przewodów przy zachowaniu zwartej konstrukcji.

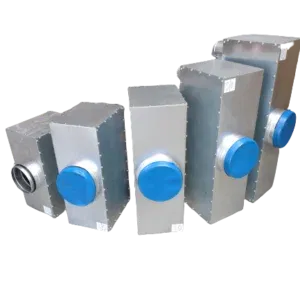

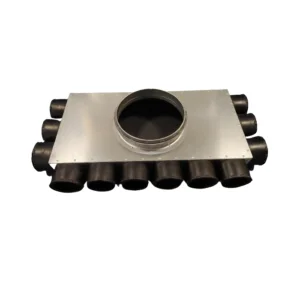

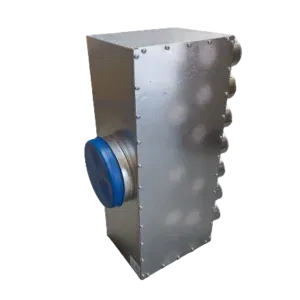

Modele izolowane

Rozdzielacz izolowany posiada warstwę termoizolacyjną ograniczającą straty ciepła i ryzyko kondensacji. To rozwiązanie szczególnie polecane w strefach nieogrzewanych – na poddaszu, w garażu lub w przestrzeni technicznej.

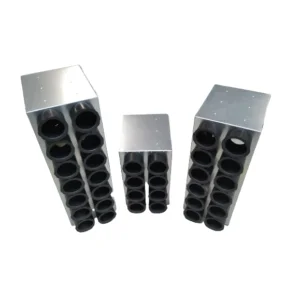

Wersje z gumowymi króćcami

Rozdzielacz z gumowymi króćcami zapewnia szybszy montaż i wyższą szczelność systemu. To rozwiązanie doceniane zarówno przez instalatorów B2B, jak i świadomych inwestorów realizujących instalację samodzielnie.

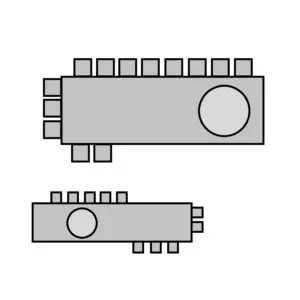

Rozdzielacze projektowane indywidualnie

W przypadku niestandardowych instalacji możliwe jest wykonanie rozdzielacza według własnego projektu – z określoną liczbą króćców, średnicą przyłącza (np. rozdzielacz 200 z 16 wyjściami) czy nietypowym układem. Na co zwrócić uwagę przy porównaniu modeli?

• średnica przyłącza głównego: 125 / 160 / 200,
• liczba wyjść (np. 8 / 12 / 16 x 75 mm),
• obecność izolacji,
• typ króćców (z uszczelką, gumowe),

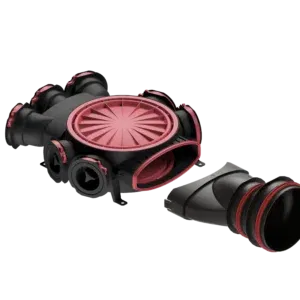

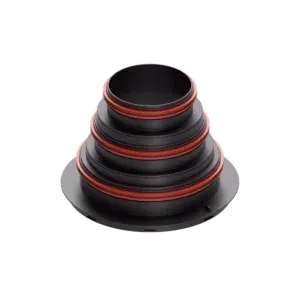

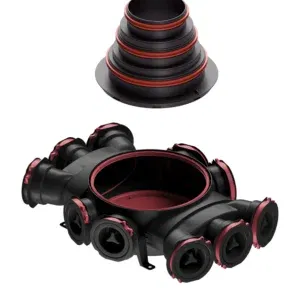

• kompatybilność z systemem (np. rozdzielacz do systemu SmartFlex lub rozdzielacz do systemu Heatpex ARIA).

Jak dobrać rozdzielacz do swojej instalacji?

Jeśli zastanawiasz się, jaki rozdzielacz do rekuperacji wybrać, przejdź przez prosty proces:

1. Sprawdź średnicę wyjścia z centrali.Najczęściej spotykane są przyłącza 125, 160 lub 200 mm. Rozdzielacz do rekuperatora 125 mm będzie odpowiedni przy mniejszych instalacjach, natomiast rozdzielacz 160 czy rozdzielacz 200 stosuje się przy większym przepływie powietrza.
2. Policz liczbę punktów nawiewnych i wywiewnych.Każdy anemostat to zazwyczaj jeden przewód 75 mm. Jeśli masz 10 punktów nawiewnych – potrzebujesz minimum 10 wyjść (z zapasem warto rozważyć model 12x75).
3. Określ miejsce montażu.Jeśli skrzynka będzie montowana w przestrzeni nieogrzewanej, warto rozważyć rozdzielacz izolowany.

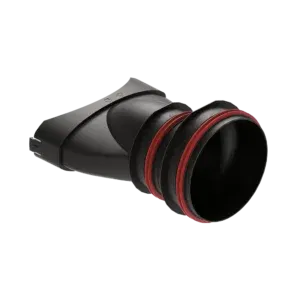

4. Sprawdź kompatybilność z systemem rur.Rozdzielacz 75 mm musi być zgodny z systemem przewodów – np. z rozwiązaniami Heatpex ARIA czy SmartFlex.

W domach jednorodzinnych najczęściej stosuje się rozdzielacz 160 z 8–12 wyjściami na każdą stronę (nawiew i wywiew).

Rozdzielacz izolowany czy standardowy?

Czy rozdzielacz musi być izolowany? Nie zawsze – ale w wielu przypadkach zdecydowanie warto. Model izolowany:

• ogranicza straty ciepła,
• zmniejsza ryzyko kondensacji,
• poprawia stabilność parametrów powietrza,
• sprawdza się w nieogrzewanych przestrzeniach.

W instalacjach prowadzonych w stropie między kondygnacjami ogrzewanymi standardowa skrzynka rozdzielcza rekuperacja zwykle jest wystarczająca. Natomiast na poddaszu nieużytkowym rozdzielacz izolowany to praktycznie konieczność.

Rozdzielacz według własnego projektu – dla kogo?

Rozdzielacz na zamówienie do rekuperacji to rozwiązanie dla:

• firm instalacyjnych realizujących większe inwestycje,
• projektów o niestandardowym układzie,
• budynków o dużej liczbie punktów wentylacyjnych,
• sytuacji, gdy standardowa skrzynka rozdzielcza 8x75 lub 12x75 nie wystarcza.

Możliwe jest dopasowanie:

• liczby króćców,
• średnicy przyłącza (np. 200),
• układu wyjść,
• rodzaju izolacji.

To opcja szczególnie ceniona w realizacjach B2B oraz w domach o podwyższonym standardzie energetycznym.

Najczęstsze błędy przy wyborze rozdzielacza

• Niedoszacowanie liczby wyjść (brak zapasu).
• Wybór modelu bez izolacji w strefie zimnej.
• Niedopasowanie średnicy przyłącza (np. rozdzielacz 160 przy centrali wymagającej 200).
• Mieszanie systemów bez sprawdzenia kompatybilności.

Dobrze dobrany rozdzielacz do rekuperacji to element, którego nie widać na co dzień – ale jego jakość realnie wpływa na komfort i trwałość instalacji.
